Základné dosky Supermicro podporujú najnovšiu generáciu procesorov Intel aj AMD, operačných pamätí a ponúkajú tie najpokročilejšie technológie v oblasti IT – NVMe, M.2, 10GbE sieťové porty. Vďaka ich vysokej škálovateľnosti a širokému výberu formátov dosiek je možné vyhovieť potrebám aj tých najnáročnejších zákazníkov. Supermicro ponúka najrozsiahlejší výber serverov určených do priemyselných prevádzok, čomu je prispôsobená aj celková kvalita základných dosiek. K výrobe základných dosiek Supermicro sa používajú materiály zaručujúce dlhú životnosť, čím je dosiahnutá minimálna miera poruchovosti. Generačnou obmenou prechádzajú dosky Supermicro cca raz za sedem rokov, čím je zaručená dlhá podpora zo strany výrobca. Každá základná doska Supermicro tiež umožňuje zadarmo inštaláciu špecializovaného software pre základný monitoring serveru.
Samozrejmosťou je možnosť zakúpenia NBD záruky podľa vlastného výberu, čo minimalizuje výpadok prevádzky aj v prípadoch so ktorými nejde dopredu kalkulovať. Štandardné NBD záruky sa poskytujú na 3 alebo 5 rokov. Pre viacej informácií sa obráťte na naše obchodné oddelenie.
Špecifikácie produktu
Low Power
Embedded
|
Key Features
- Intel® Pentium™ Processor N4200 (6W, 4C)
- Intel® Goldmont microarchitecture 14nm System-on-Chip
- Up to 8GB 1866MHz DDR3L Non-ECC SO-DIMM in 1 socket
- Dual GbE LAN with Intel® i210-AT
- 1 M.2 B-Key 2280, 1 Full size Mini-PCI-E, 1 SATA 3.0
- 1 HDMI, 1 VGA, 1 48-bit LVDS, Intel® HD Graphic 3 independent displays
- 1 USB 3.1 Gen2 Type-C port, 2 USB 3.0 ports, 4 USB 2.0 ports, 4 COM ports, 1 SATA 3.0, 8-bit GPIO, SMBus
- Supports on board TPM 2.0
- Supports 12V DC power input
|
|
|
|
|
|
|
|
|
|
|
|
|
|

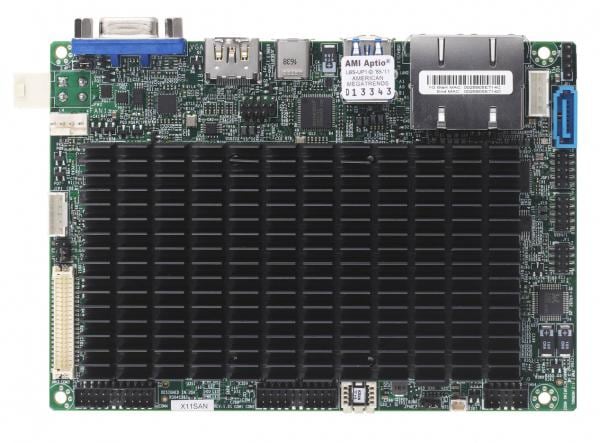

MBD-X11SAN |
|
|
|
Form Factor |
|
Dimensions |
- 5.7" x 4.0" (14.6cm x 10.16cm)
|
|
|
CPU |
- Intel® Pentium™ Processor N4200.
- Single Socket FCBGA1296 supported, CPU TDP support 6W
|
|
|
Memory Capacity |
- Up to 8GB Unbuffered non-ECC SO-DIMM, DDR3-1866MHz, in 1 DIMM slot
|
Memory Type |
|
DIMM Sizes |
|
Memory Voltage |
|
|
|
Chipset |
|
SATA |
- SoC controller for 1 SATA3 (6 Gbps) ports;
|
Network Controllers |
- Dual LAN with Intel® Ethernet Controller I210-AT
|
Audio |
|
Graphics |
|
|
|
SATA |
|
LAN |
- 2 RJ45 Gigabit Ethernet LAN ports
|
USB |
- 4 USB 2.0 ports (4 headers),
- 2 USB 3.0 ports (2 rear),
- 1 USB 3.1 ports
|
Video Output |
- 1 VGA port, 1 48-bit LVDS port, 1 HDMI port
|
Serial Port / Header |
- 4 COM Ports (4 headers), (2 RS232, 2 RS232/422/485, RS-485 supports Auto flow control)
|
TPM |
|
Others |
- 1 HD Audio header (Mic-in/headphone-Out)(Audio only support at 0~60C)
- 1 8-bit GPIO header
- 1 SMBus header
- 1 Panel backlight power header
- 1 Speaker
- 1 system Fan
-
|
|
|
|
PCI-E |
- 1 Full size Mini-PCI-E (USB2.0 1,PCI-E Gen2 x 1)
- 1 M.2 2280 B-Key (PCI-E Gen2 x 1,SATA x 1)
|
M.2 |
- M.2 Interface: SATA and PCI-E 2.0 x1 and USB 2.0
- Form Factor: 2280
- Key: B-Key
|
|
|
BIOS Type |
|
BIOS Features |
- Plug and Play (PnP)
- DMI 2.3
- ACPI 5.0
- SMBIOS 2.7.1
- UEFI 2.4
|
|
|
Software |
|
Power Configurations |
- +12V DC Power Input
- ACPI Power Management
- Control of power-on for recovery from AC power loss
- Force Power On by Jumper
|
|
|
Voltage |
- +1.35V, +12V, +3.3V, +5V, 3.3V standby, System level control, System temperature, VBAT, VCGI
|
FAN |
- 1x 4-pin fan header (up to 1 fan), Fan speed control, Low noise fan speed control, PWM fan speed control, System level control, Thermal control tachometer fan connectors
|
Temperature |
|
LED |
|
Other Features |
- 4-pin 12v DC power connector, ACPI power management, Control of power-on for recovery from AC power loss, CPU thermal trip support for processor protection, M.2 NGFF connector, RoHS, System level control, WOL
|
|
|
Operating Temperature Range |
- 0°C ~ 60°C (32°F ~ 140°F)
|
Non-Operating Temperature Range |
- -40°C - 85°C (-40°F - 185°F)
|
Operating Relative Humidity Range |
- 8% - 90% (non-condensing)
|
Non-Operating Relative Humidity Range |
- 10% ~ 95% (non-condensing)
|
|
|
|
Parts List (Bulk Package) |
Name |
Part Number |
Qty |
Description |
Motherboard |
MBD-X11SAN |
1 |
X11SAN Motherboard |
SATA Power Cable |
CBL-PWEX-0982 |
1 |
SATA Power Cable 25cm |
SATA cable |
CBL-SAST-0881 |
1 |
SATA Data cable 25CM |
Heatsink |
SNK-C0103L-1 |
1 |
X11SAN Fanless Heatsink with height 19mm |
Parts List (Retail Package) |
Name |
Part Number |
Qty |
Description |
Motherboard |
MBD-X11SAN |
1 |
X11SAN Motherboard |
Audio Cable |
CBL-OTHR-0986 |
1 |
Audio Cable 20cm |
COM Cable |
CBL-CUSB-0984 |
1 |
COM Cable 20cm |
SATA Power Cable |
CBL-PWEX-0982 |
1 |
SATA Power Cable 25cm |
USB Cable |
CBL-CUSB-0983 |
1 |
USB2.0 cable 20cm |
SATA cable |
CBL-SAST-0881 |
1 |
SATA Data cable 25CM |
Heatsink |
SNK-C0103L-1 |
1 |
X11SAN Fanless Heatsink with height 19mm |
QRG |
MNL-1935-QRG |
1 |
Motherboard Quick Reference Guide |
|
